【UXRen原创】交互设计——iOS原型尺寸规范

作者：张云钱（从前端到UI到UE到PM，现任上海某互联网公司，产品经理。个人微信号：944352559）



最近公司安排我带一下新来的交互设计师，我想给他制定一份交互设计规范。这样一来，即使新来的交互设计师没什么基础，也可以根据这一份规范，做出大致标准的原型图。

因为Ui设计稿是先做iPhone6的，方便向上适配iPhone6Plus，也方便向下适配iPhone5和iPhone4的尺寸。所以，交互设计稿的尺寸，就按照iPhone6的尺寸来做。

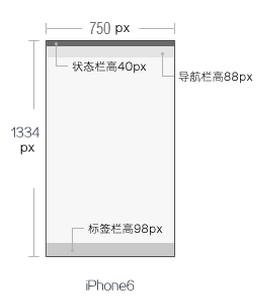

1、 iPhone6的界面布局是：屏幕是4.7英寸的，设计稿的大小为750x1334px。

• 状态栏(status bar)：就是电量条，其高度为：40px；
• 导航栏(navigation)：就是顶部条，其高度为：88px；
• 主菜单栏(submenu，tab)：就是标签栏，底部条，其高度为：98px；
• 内容区域(content)：就是屏幕中间的区域，其高度为：1334px-40px-88px-98px=1108px

截图如下：

推荐3款测量工具为：MarkMan马克鳗，Dorado标注，PXcook像素大厨。



2、关于iPhone6的图标的尺寸：

• 导航栏的图标高度为44px左右，标签栏的图标尺寸为50x50px左右，最大为96x64px。

关于iPhone6的文字的尺寸：

• 导航栏的文字大小最大值是34px，标签栏的图标下方的文字大小为20px。内容区域的文字大小是：24px，26px，28px，30px，32px，34px。

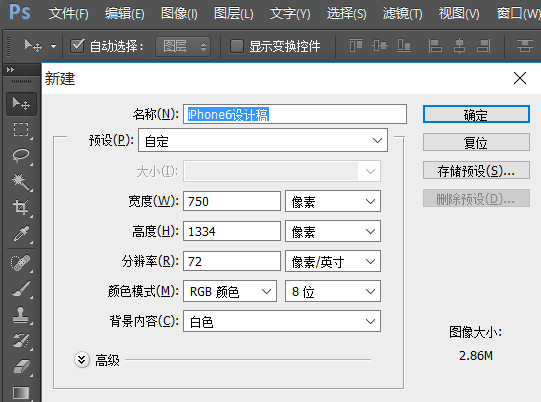

3、（iPhone6设计稿尺寸是@2x），做原型图的时候，可以做成@2x的，即750x1334px；也可以做成@1x的，即375*667px。

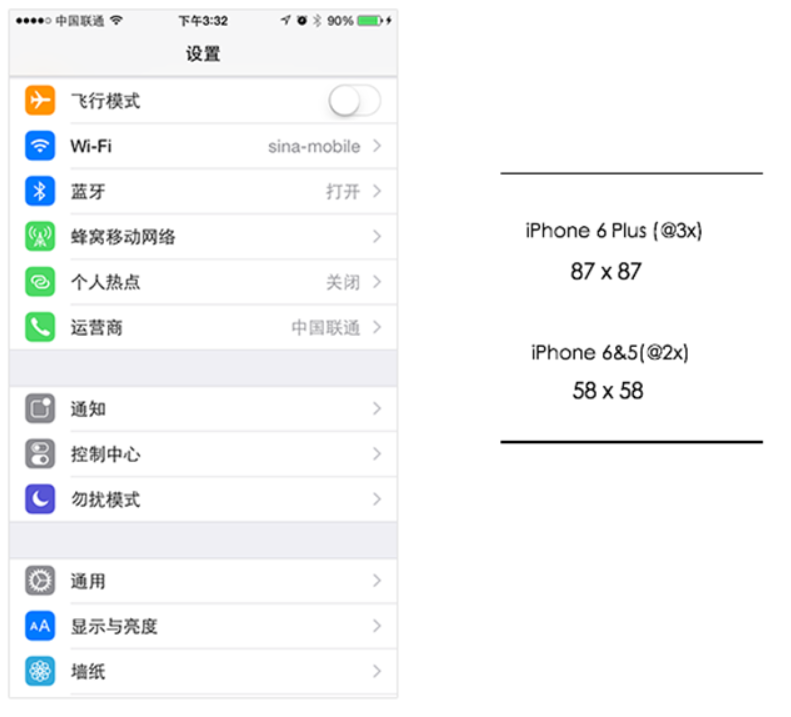

4、设置界面的图标高度和开关滑动按钮的图标高度：58px。

参考下图：



5、关于颜色，自从我做了3套高保真的交互原型图之后，发现后面还是改成画线框图来的快。

线框图的黑白灰之纯美，有利于专心布局界面，而不用在意界面的颜色搭配。

黑白灰颜色常用的数值是：

• 文字黑色#282828
• 文字深灰色#656565
• 文字浅灰色#98989
• 边框浅灰色#C3C3C3
• 背景淡灰色#f2f2f2
• 按钮背景纯白色#ffffff

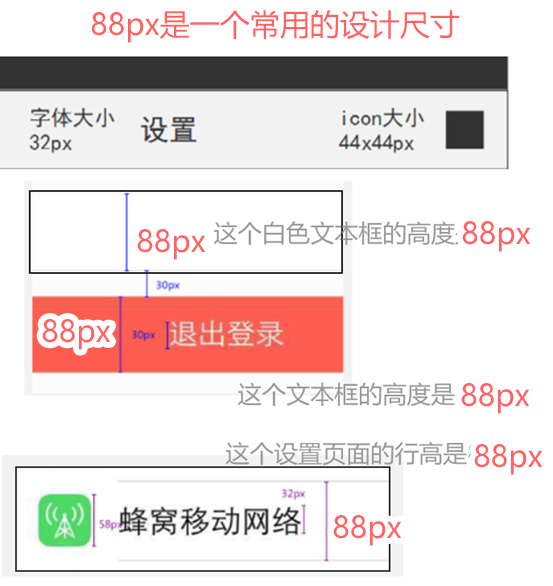

6、常用的可点击高度，在iPhone6的原型图上，统一成88px。在iPhone6设计稿中，88px是一个常用的设计尺寸。参考图片如下，

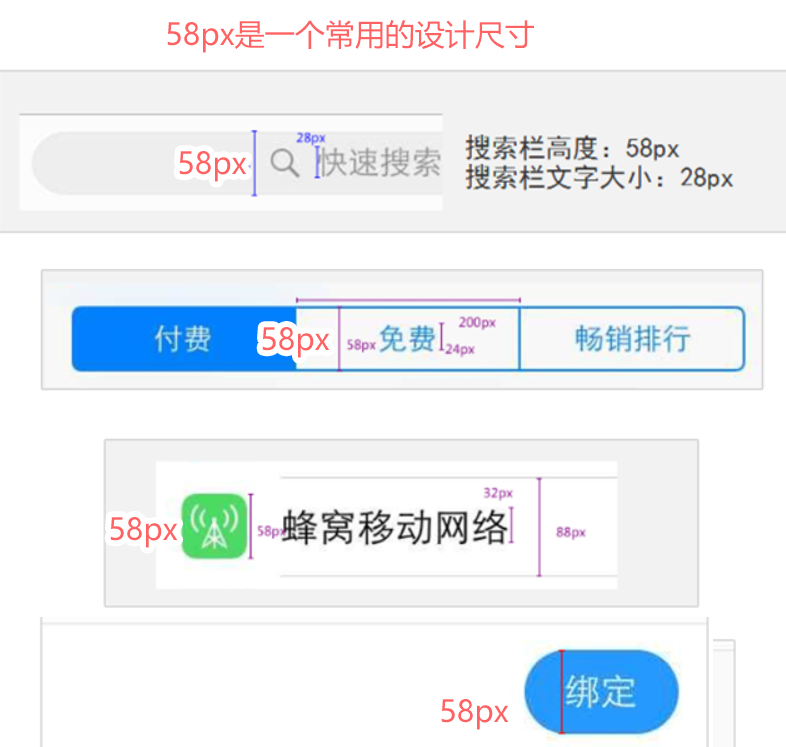

7、搜索栏的高度，在iPhone6的原型图上，统一成58px。在iPhone6设计稿中，58px是一个常用的设计尺寸。参考图片如下，

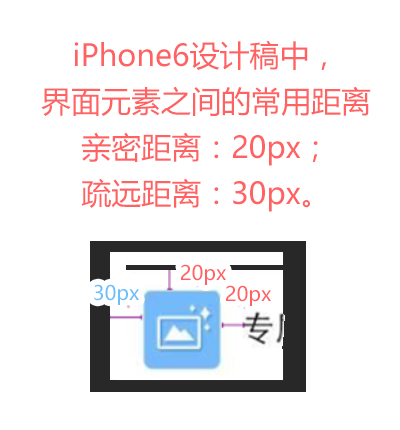

8、在iPhone6设计稿中，界面元素之间的常用距离，亲密距离：20px；疏远距离：30px。

• 疏远距离：比如，所有元素距离手机屏幕最左边的距离。
• 亲密距离：比如，左边图标与右边文字之间的距离。

参考图片如下，

9、原型设计中，需要考虑不同屏幕尺寸的苹果手机，在@1x的情况下的适配情况。比如：

• iPhone5在@2x屏幕尺寸是，640x1136px；对应的@1x，屏幕尺寸就是320x568px；
• iPhone6在@2x屏幕尺寸是：750x1334px；对应的@1x，屏幕尺寸就是375x667px；
• iPhone6Plus在@3x屏幕尺寸是：750x1334px；对应的@1x，屏幕尺寸就是414x736px；

参考图片如下：

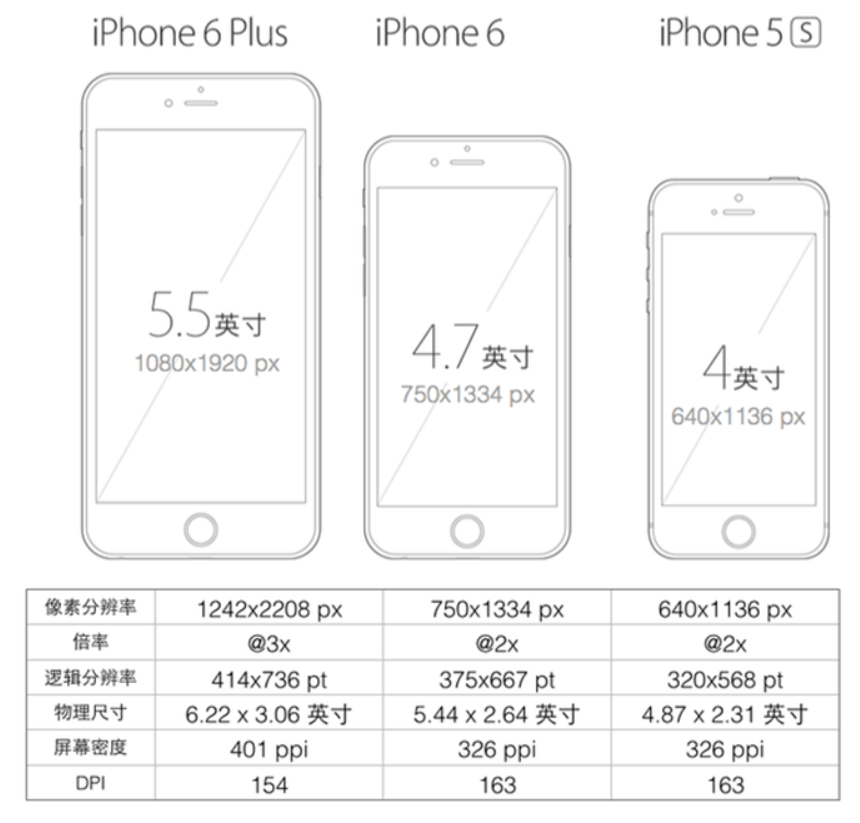

10、iPhone6Plus的@3x，iPhone6的@2x, iPhone5的@2x的介绍

• iPhone6Plus是5.5英寸屏幕，1242x2208px-@3x的像素分辨率，逻辑分辨率是414x736pt-@1x。物理尺寸是1080x1920px。这个物理尺寸，也是安卓机目前最流行的大屏设计稿尺寸。
• iPhone6是4.7英寸屏幕，750x1334px-@2x的像素分辨率，逻辑分辨率是375x667pt-@1x。
• iPhone5是4英寸屏幕，640x1135px-@2x的像素分辨率，逻辑分辨率是320x568pt-@1x。

参考图片如下：



【综上所述】iPhone6的原型规范如下：

1. 界面尺寸布局：满屏尺寸750x1334px
2. 高度电量条高度40px，导航栏高度88px，标签栏高度98px；
3. 各区域图标大小导航栏图标44px，标签栏图标50px；
4. 各区域文字大小电量条文字22px，导航栏-文字32px，标签栏字20px；
5. 常用的文字大小：32px，30px，28px，26px，24px，22px，20px；
6. 常用的颜色：背景浅灰色#f2f2f2,文字深黑色#323232，边框色深灰#CCCCCC；
7. 常用可点击区域的高度：88px；
8. 单行文字的背景框的高度：88px，双行则为：176px，三行则为：264px；
9. 常用间距：亲密距离：20px；疏远距离：30px，其它距离：10px，44px等；
10. 按钮和文本框，原型图做成直角的，圆角半径是多少，由Ui来设计；
11. 这种情况，需要修改原型。单个页面的逻辑流程图或用户学习使用时间，超过其它页面平均数的3倍以上；
12. 以上规范具备如下的一个条件，即可修改：

• 准备有已经上线的截屏参考页面；
• 产品和开发协商修改。
